srpanj 2021.











Konektori i stezaljke
za tiskane pločice

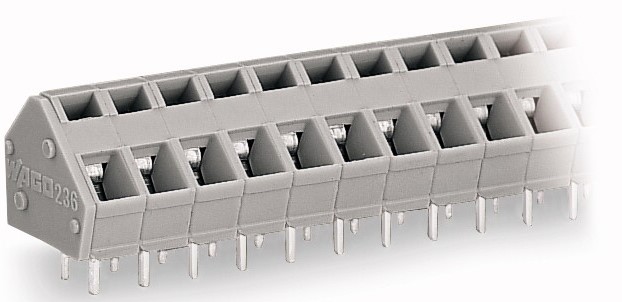

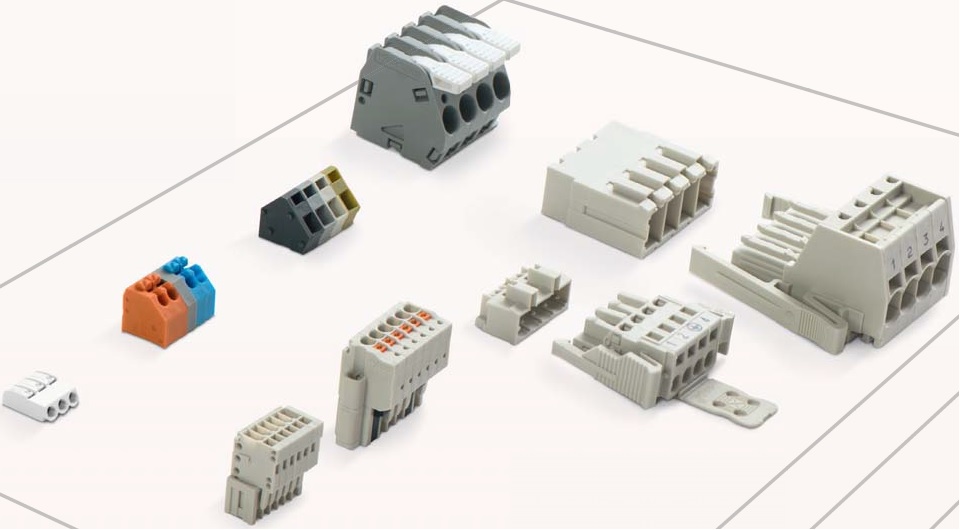

WAGO u ponudi ima raznolik raspon stezaljki i konektora za povezivanje tiskanih pločica s uređajima. Stezaljke su namijenjene za punu i licnastu žicu veličine od 0,08 do 16 mm², s razmakom između pinova od 2,5 do 20 mm (0,098 do 0,79 inča), te je također dostupan široki raspon boja. Rukovanje je jednostavno i sigurno zahvaljujući "push-in" povezivanju, korištenju odvijača, ili intuitivnih "push-in" tipki i poluga.

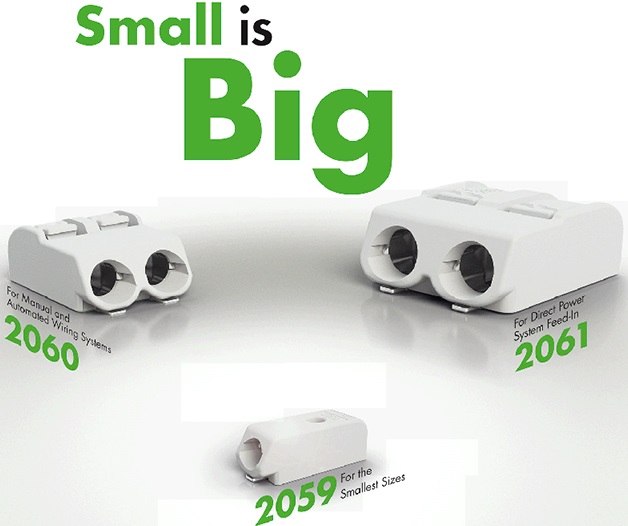

U ponudi su i SMD stezaljke za aplikacije s LED rasvjetom. Prednosti korištenja SMD PCB stezaljki:
   ravan dizajn onemogućava zasjenjivanje na pločici,
   direktan "push-in" za pune vodiče,
   1 do 3 pola,
   mogućnost montaže traka različitih duljina bez gubitka pola,
     što omogućuje smanjeni broj varijanti i manje troškove proizvodnje,
   pakiranje u traci i kolutu za punu integraciju u SMT proces lemljenja,
   potencijal za značajne uštede zahvaljujući automatiziranoj
     uzmi i stavi montaži.

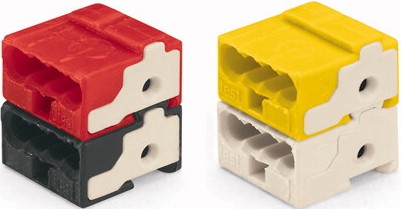

Priključivi PCB konektori namijenjeni su za vodiče veličine od 0,2 do 2,5 mm². Moguće je spajanje dva vodiča, a dostupni su i konektori za EIB (European Installation Bus) aplikacije. Prilikom isporuke, priključivi ženski konektori pričvršćuju se s pinovima za lemljenje, što dopušta izravno lemljenje na tiskanu pločicu i ožičavanje na isti način kao i obične PCB stezaljke.




Stezaljke s unutarnjim zalemljenim kontaktima dolaze u različitim verzijama, s razmakom između pinova od 5 do 11,5 mm. Namijenjene su za veličine vodiča do 16 mm². Jednostavne su za ugradnju, a 828 serija dolazi s polugama što osigurava sigurno, pouzdano i jednostavno učvršćivanje vodiča.

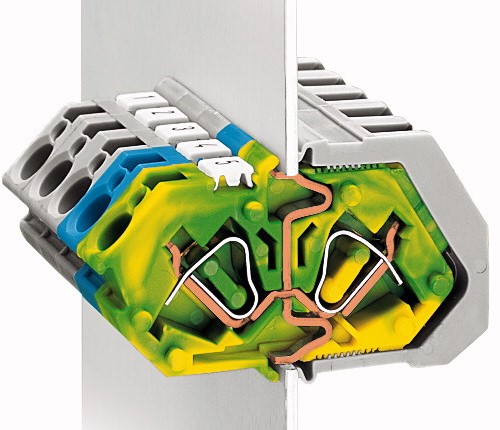

MSC je univerzalni priključivi sustav povezivanja prema standardu IEC 61984. Konektori su namijenjeni za vodiče veličine od 0,08 do 10 mm², uz ogroman izbor različitih verzija u 8 familija konektora (MICRO, MINI, MINI HD, MINI SL, MIDI, MIDI CLASSIC, MAXI, picoMAX). Konektore je moguće koristiti na više načina: kao PCB konektori, "feedthrough" konektori, leteći konektori za različite tipove instalacija, kao konektori na rednim stezaljkama za DIN letvicu.




Pregled PCB konektora i stezaljki (.pdf, en, 3,7 MB)  PCB konektori za energetsku elektroniku (.pdf, en, 3,77 MB)
Pregled SMD PCB stezaljki (.pdf, en, 2,18 MB)  MCS sustav povezivanja (.pdf, en, 3,29 MB)




Za više informacija posjetite WAGO web stranice ili se obratite ovlaštenom WAGO distributeru, MICROSTAR d.o.o. (e-mail).
