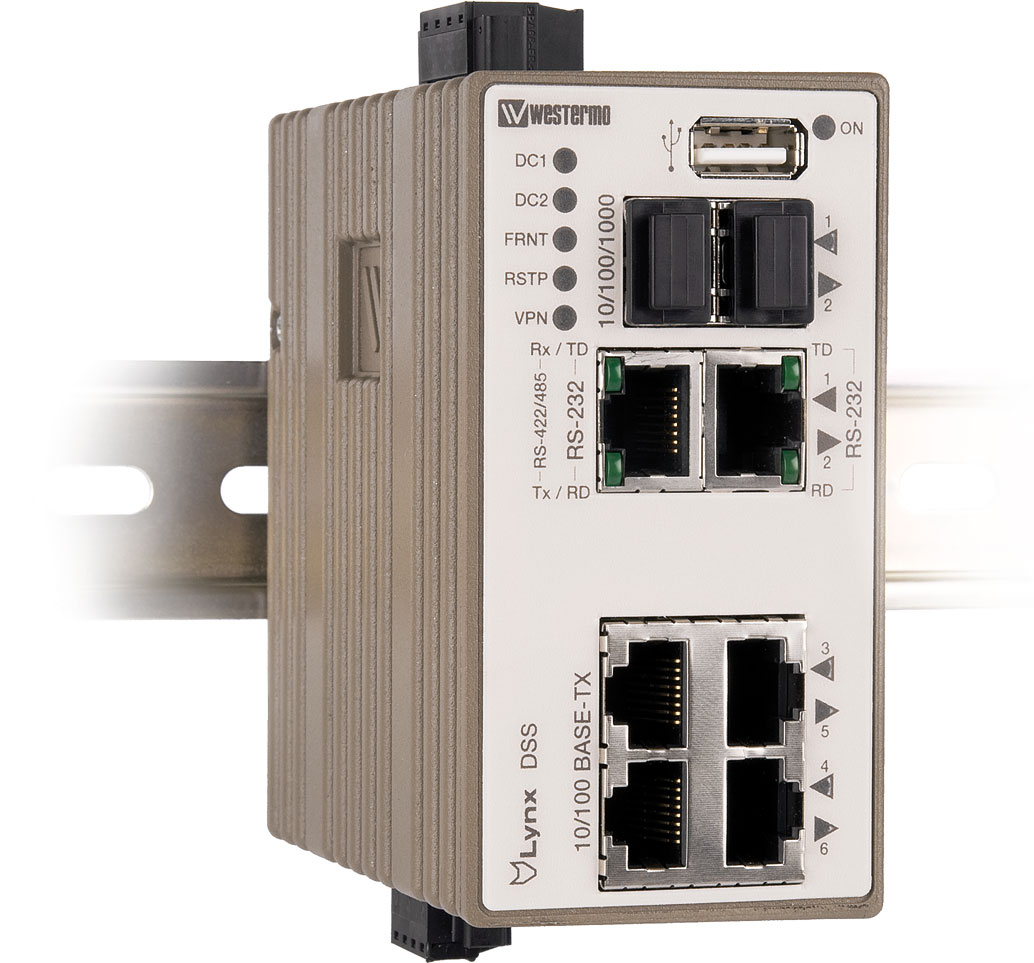

Westermo Lynx DSS
|
|
|
|
Westermo je predstavio novi industrijski Ethernet preklopnik iz Lynx serije opremljen Ethernet, optičkim i serijskim portovima (RS-232, RS-422/485). Omogućava integraciju Ethernet ili serijskih uređaja u već postojeće optičke mreže. Lynx DSS (Managed Device Server Switch) pomaže u izbjegavanju skupih investicija kod promjene uređaja u mreži sa serijskih na Ethernet (ili obrnuto). Također osigurava dugogodišnju kompatibilnost korisnikove industrijske mreže sa budućim novim uređajima.
|
|
|
|
Lynx DSS u jednom uređaju pruža rješenja za aplikacije koje bi inače zahtijevale više uređaja. Pogonjen je Westermovim operativnim sustavom WeOS i omogućava podršku za dvostruke serijske mreže i Modbus gateway. Opremljen je sa dva serijska porta od kojih je jedan konfiguran za RS-232, a drugi za RS-232 ili RS-485.
Uređaj je dostupan u dvije verzije, L208-F2G-S2 i L108-F2G-S2. L108 podržava raspon layer2 preklopnih mogućnosti koje pružaju otpornu, brzoobnovljivu redundantnu Ethernet mrežu. Uređaj ima četiri 10/100 Mbit/s Ethernet porta i dva optička porta koje je moguće opremiti Gbit ili 100 Mbit optičkim primopredajnicima. U jačoj izvedbi, L208, uređaj donosi dodatne layer3 mrežne mogućnosti koje uključuje routing, firewall zaštite i VPN pristup.
USB priključak omogućava brzo konfiguruiranje više uređaja jednostavnim kopiranjem konfiguracijskog file-a.
|
|
|
Lynx DSS je namijenjen za upotrebu u ekstremnim radnim uvjetima i industrijskim aplikacijama, što dokazuje i Cenelec EN50121-4 certifikat za instalacije duž željezničke pruge. Široki temparaturni opseg od -40 do +70°C u metalnom IP40 kućištu, bez otvora za hlađenje koji bi omogućili ulazak prašine doprinosI iznimno visokoj MTBF brojci od preko 500 000 sati.
Sigurni pristup mreži sa udaljenog mjesta je omogućen korištenjem enkriptiranih VPN tunela i višeportnog DMZ-a („demilitarizirana zona“ ili podmreža koja je izložena Internetu), koje je moguće konstruirati korištenjem interne firewall funkcije bazirane na portovima. Te funkcije pomažu korisnicima koji žele ostvariti komunikaciju preko moguće nesigurnih mreža .
|
|
|
|
Lynx DSS je najkompaktniji i energetski najučinkovitiji preklopnik svoje vrste na tržištu (250 mA pri 24V DC). Sa vanjskim dimenzijama od samo 100mm x 52,5mm x 101mm Lynx DSS je lako moguće ukomponirati u postojeće aplikacije. Široki opseg napona napajanja od 19 do 60 V DC dodatno proširuje raspon aplikacija u kojima se Lynx DSS može koristiti.
|
|
|

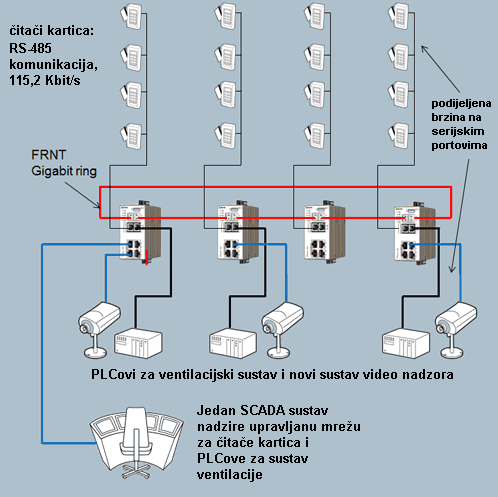

Na primjeru postojeće mreže koju je potrebno proširiti IP sustavom video nadzora može se pokazati praktičnost Lynx DSS uređaja - nekoliko takvih uređaja spojenih u prstenastu mrežnu strukturu osiguravaju:
- brzinu (Gbit Ethernet)
- pouzdanost (Westermo tehnologija FRNT sa oporavak ring strukture u manje od 20 ms)
- raznolikost primjene i neovisnost o zahtjevanim udaljenostima (moguće je koristiti standardne Ethernet vodove za manje udaljenosti, ili izborom optičkog primopredajnika postići udaljenosti do 120km) dok istovremeno pružaju serijske veze prema postojećim uređajima (čitači kartica i PLCovi).
Time Lynx DSS u jednom uređaju rješava aplikaciju koja bi inače zahtijevala više uređaja (serija-na-Ethernet konvertera, optičkih modema sa Ethernet ulazima...) uz znatnu uštedu prostora, investicijskih troškova i vremena konfiguracije. Troškove je moguće dodatno optimirati izborom varijante uređaja - L108 ukoliko napredne mogućnosti poput VPN tuneliranja nisu potrebne - i izborom optičkih primopredajnika - multimode za manje udaljenosti do 2km, singlemode za udaljenosti od 10 do 120km - ili izborom uređaja bez optike, ukoliko je standardna Ethernet mreža preko postojećih bakrenih vodova dovoljna.
Detaljnije o uređajima:
L-108-F2G-S2
L-208-F2G-S2
|
|
|
|
Informacije: westermo@micro-star
|
|
